Гофровалы с периферийным нагревом, используются в гофроагрегате для производства двухслойного гофрокартона
Компоненты гофропресса

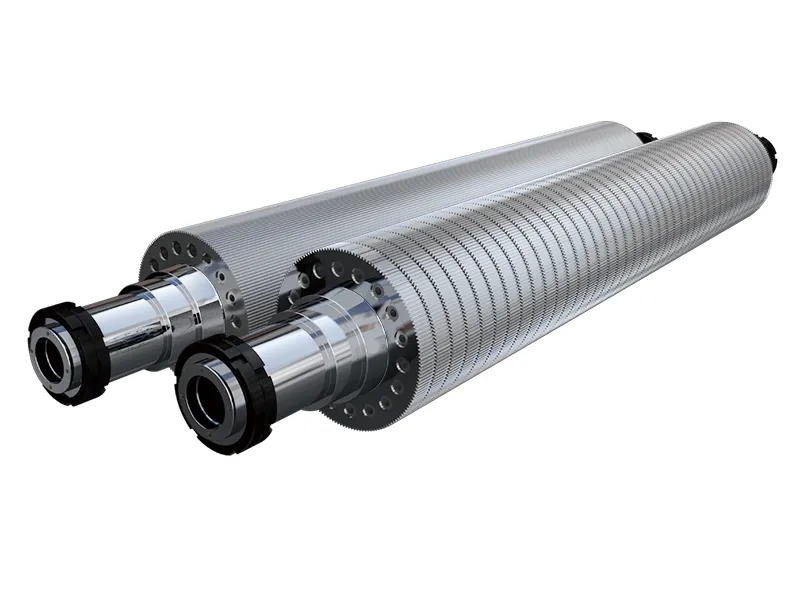

Гофровалы с периферийным нагревом
Гофровалы с периферийным нагревом, используются в гофроагрегате для производства двухслойного гофрокартона
Быстро разогреваются, всего за 5 минут достигают оптимальной температуры, имеют многозонную структуру.
Сокращает энергопотребление на 10% по сравнению с традиционными системами нагревания.
Благодаря снижению термической нагрузки и стабильной работе служит дольше на 20% .
Поддерживает высокоскоростное производство, где скорость работы составляет от 200 до 400 метров в минуту.
Предназначен для формирования гофрированного слоя картона, обеспечивает стабильную производительность даже в сложных условиях.
Запросить расценки
Технические характеристики (для справки)
Тип флютинга
A
C
CB
B
BE
E
F
G
N
O

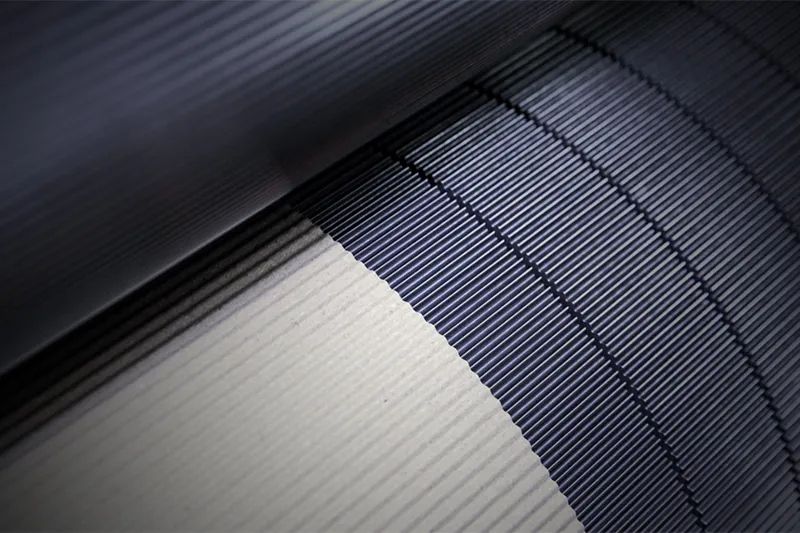

Профиль гофровала
UV
UV
UV
UV
UV
UV
UV
UV
UV
UV
Кол-во флютингов (Флютинг/300мм)
30±2
39±3
44±2
50±2
66±3
90±10
124±10
185±12
200±15
267 (или на заказ)
Высота флютинга
4.6-4.9
3.6-3.9
3.0-3.5
2.6-2.9
1.9-2.1
1.1-1.5
0.7-0.8
0.5-0.65
0.4-0.5
0.25-0.35
Коэффициент гофрирования (T.U.R)
1.51-1.59
1.44-1.51
1.42-1.49
1.36-1.42
1.4-1.41
1.29-1.39
1.22-1.26
1.2-1.25
1.15 (или на заказ)
1.14 (или на заказ)
* Примечание: Тип флютинга может быть изготовлен на заказ, где учитываются требования клиента, диапазон грамматуры лайнера и бумаги среднего формата.
Система периферийного нагрева гофровалов на сегодняшний день является неотъемлемой частью для высокоскоростных агрегатов. Внедрение системы периферийного нагрева гофровалов, увы, пока ещё не так часто встречающейся на Российских предприятиях. Наша компания Yonghui довела данную технологию до совершенства и предлагает уникальные гофровалы с периферийным нагревом с доставкой в Россию и страны СНГ.
Валы с периферийным нагревом используются в горфагрегатах для формирования флютинга в процессе производства гофрированного картона. В отличие от традиционных валов, гофровал Yonghui использует центральные паровые трубки для нагрева, а сам вал имеет современную конструкцию с несколькими точками нагрева, распределенными по внутреннему слою оболочки. Такая структура позволяет быстрое время нагревания, достигая оптимальной температуры всего за 5 минут.
Равномерное распределение тепла сокращает энергопотребление на 10% по сравнению с традиционными паровыми валами. Данное преимущество также предотвращает термическую деформацию на 20%, что делает гофровалы подходящим для высокоскоростных производственных линий с высокими требованиями к скорости и долговечности компонентов.
В поиске гофровала с эффективной термической реакцией? Приобретите гофровал с периферийным нагревом, и вы получите снижение затрат на электроэнергию и минимальное время простоя.
Применение
Валы с периферийнфым нагревом совместимы с гофроагрегатами для производства 2-х слойного гофрокартона различных марок, что делает их подходящим выбором как для международных, так и отечественных линий для производства гофрированного картона. Они легко адаптируются для использования в гофрооборудовании таких известных брендов, как BHS, Fosber, Mitsubishi, BW Papersystems, Marquip, Peters, Isowa, Agnati, Langston, JS, TCY, West River, Hsieh Hsu, K&H, XHL, Fuli, Wanlian.
Гофровалы с периферийным нагревом адаптируются к различным гофроагрегатам и типам флютинга, обеспечивая стабильную работу даже в условиях высоких скоростей и интенсивной эксплуатации.
Особенности

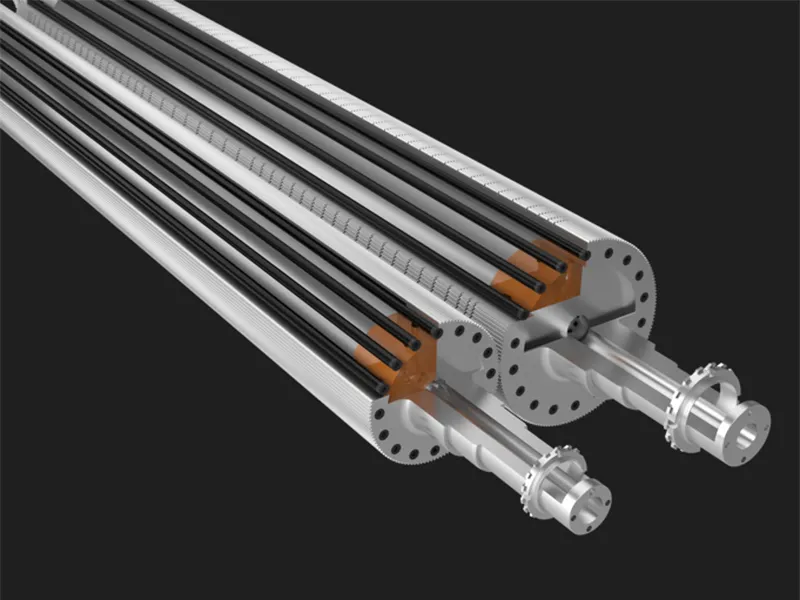

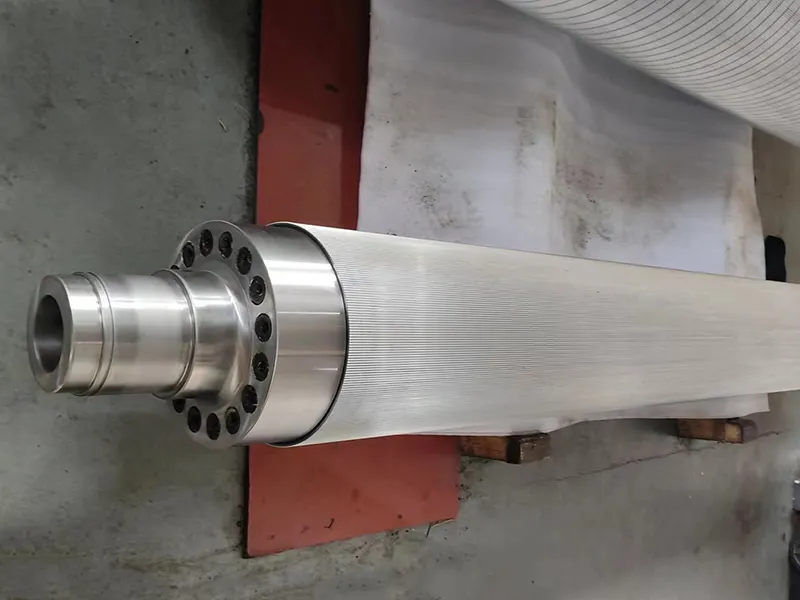

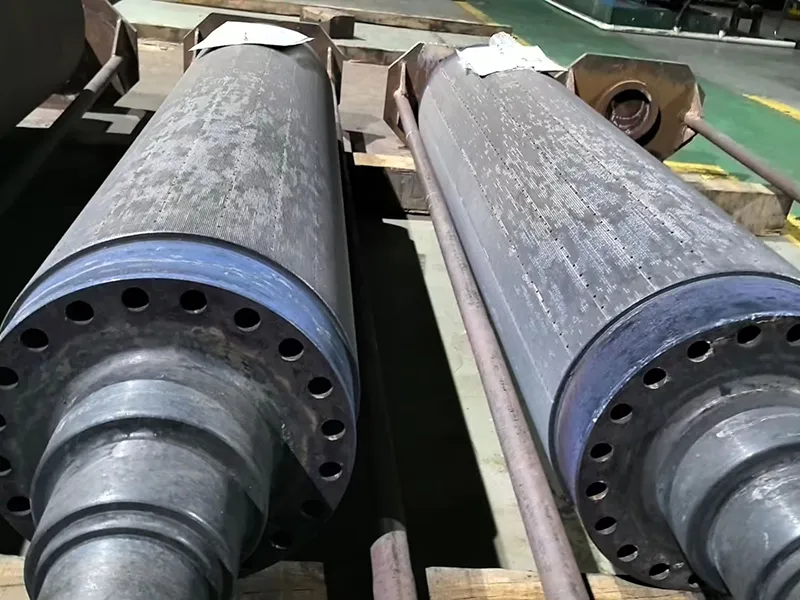

Гофровал состоит из полого цилиндрического корпуса с герметичными концами, надежно прикрепленными к обеим сторонам.
Каждый вал спроектирован с центральным сквозным отверстием, которое соединяется с внутренней полостью вала.

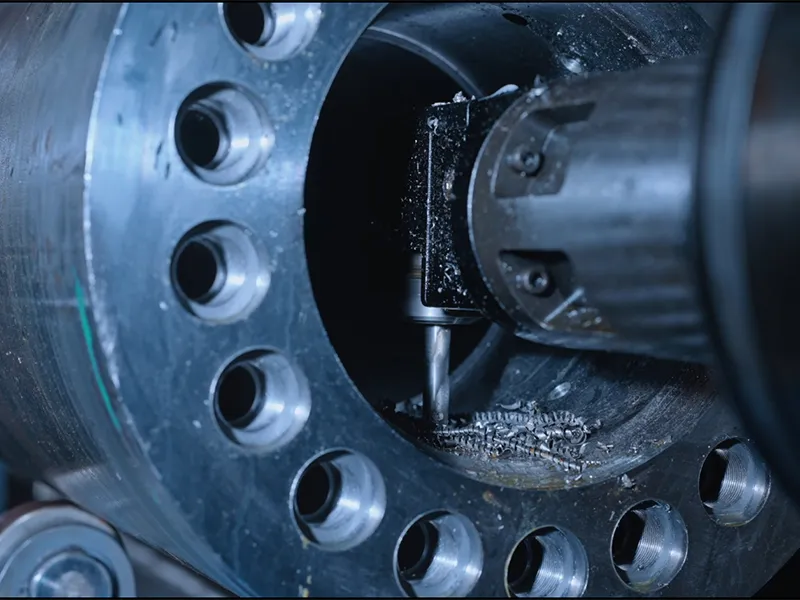

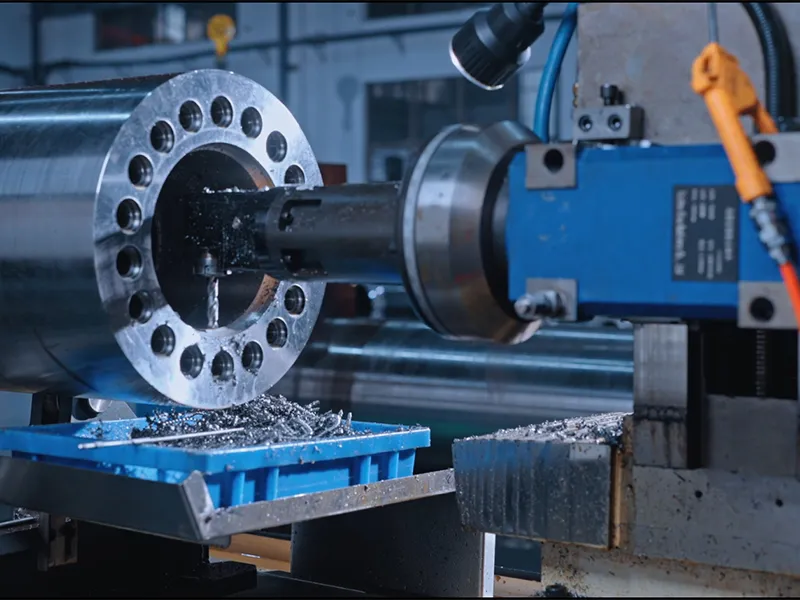

Несколько портов паровой трубы равномерно распределены вдоль торцевых поверхностей цилиндра, каждый из которых вмещает внутреннюю паровую трубу.
Оба конца паровых труб соединены с монтажными пластинами, которые закреплены на корпусе гофровала для обеспечения стабильного и эффективного распределения пара.
Преимущества
Нагревается всего за пять минут, что обеспечивает более быстрый запуск и повышенную эффективность производства
Поддерживает постоянную температуру по всей рабочей ширине, обеспечивая равномерный диаметр и более прочное соединение
Уменьшенная тепловая деформация продлевает срок службы примерно на 20% по сравнению с обычными валами
Работает на более высоких скоростях - от 150–160 м/мин до 200–400 м/мин без ущерба для стабильности
Обеспечивает более 10% экономии энергии благодаря непрерывной циркуляции пара, которая минимизирует конденсацию внутри труб
Улучшенный тепловой отклик обеспечивает более быстрый предварительный нагрев, стабильную регулировку температуры и лучшую адаптируемость к изменяющимся производственным потребностям
Предотвращает коробление пластины при остановке вала, эффективно избегая «эффекта банана»
Оптимизированная система возврата конденсата упрощает обслуживание и устраняет необходимость в сифонной трубе

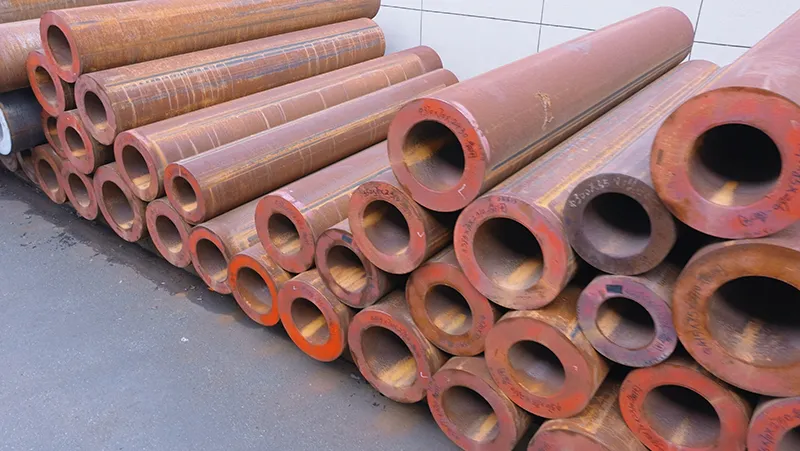

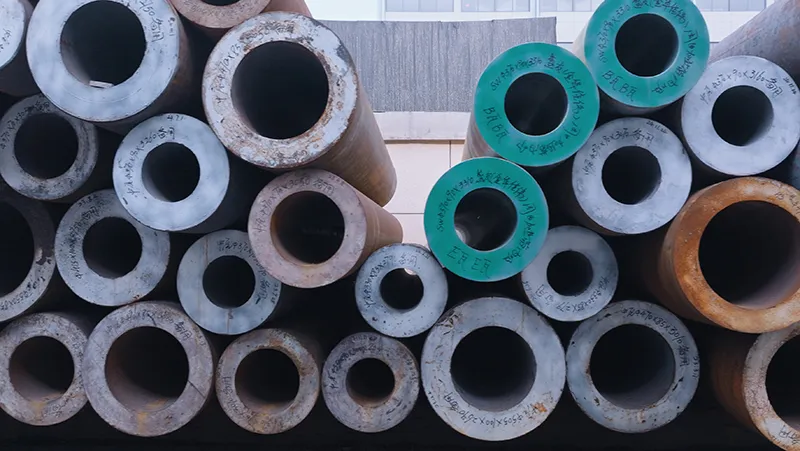

В качестве материала используются кованая легированная сталь 50CrMoA компании Zhongyuan Special Steel (ведущий китайский поставщик). Данный материал отличается высокой прочностью, износостойкостью и термостойкостью, что делает его подходящим для высокоскоростного гофрирования.
Прочная и долговечная кованая легированная сталь 50CrMoA
Толщина корпуса гофровала ≥ 75 мм
Покрытие

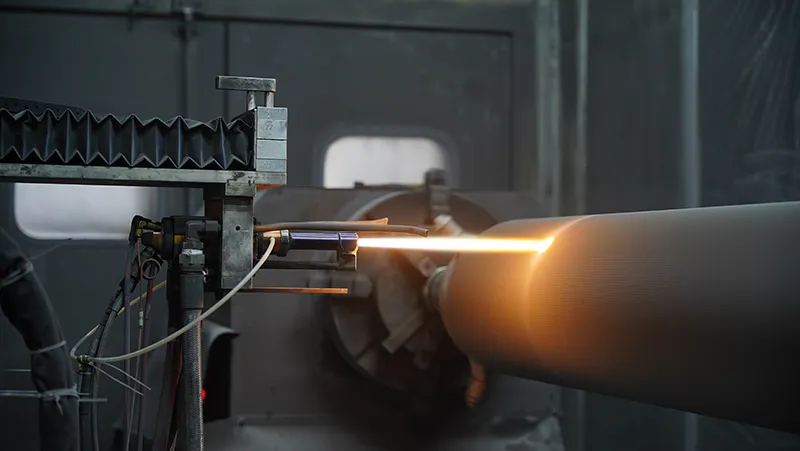

Устройство сверхзвукового пламенного напыления Praxair JP8000 вместе с порошком карбида вольфрама обеспечивают равномерное покрытие с отклонением толщины ±0.01 мм. Твердость поверхности составляет HV1200–1500.

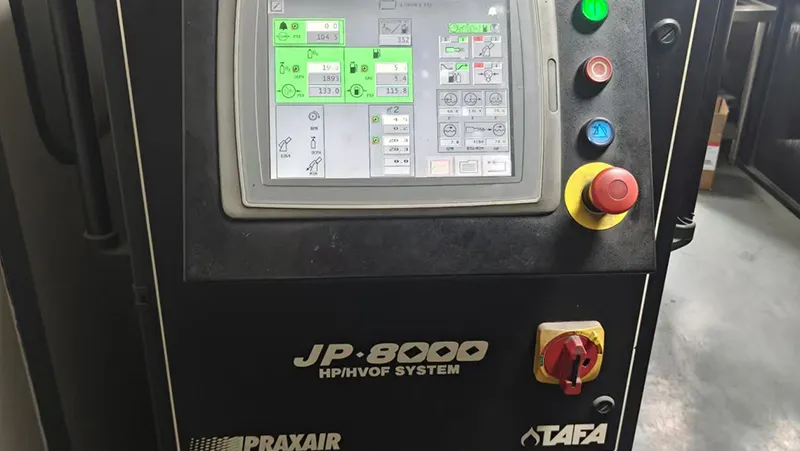

Система термического распыления Praxair JP8000

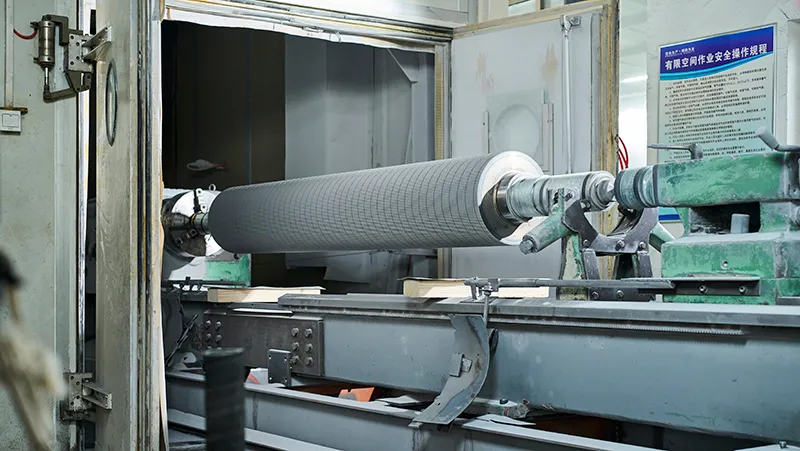

Пескоструйная обработка
Покрытие из карбида вольфрама
Процесс поверхностной закалки

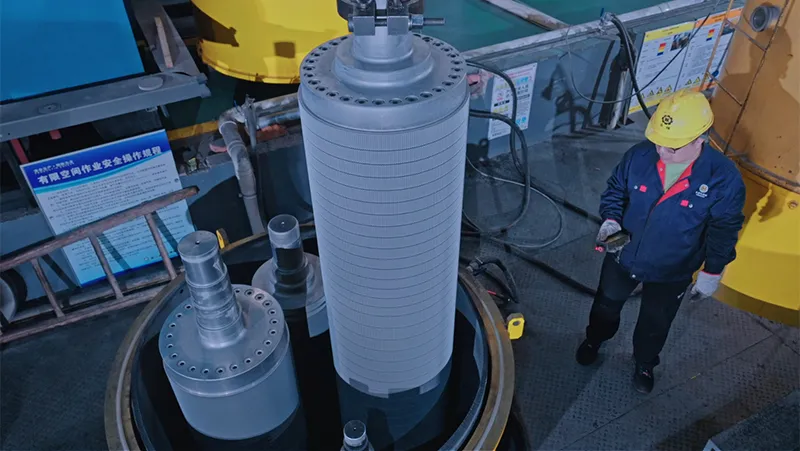

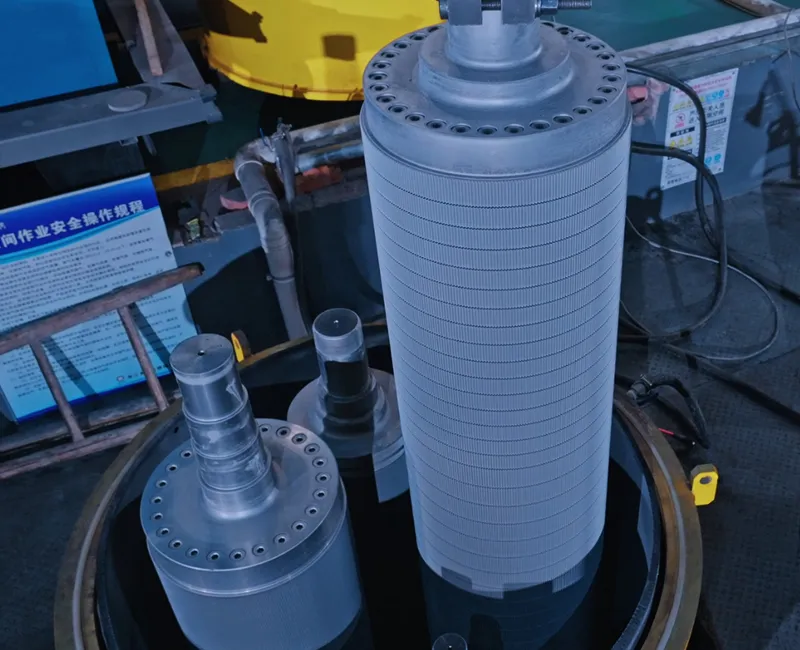

Более 10 лет назад, наша компания разработала технологию периферийного нагрева и микроперфорации, которые были успешно интегрированы в линии гофрокартона всемирно известных брендов. Поверхность валов проходит комбинированные процессы обработки, которые включают азотирование, закалку, отпуск и криогенное охлаждение при -190°C, что позволяет достичь твердости HRC ≥ 60.

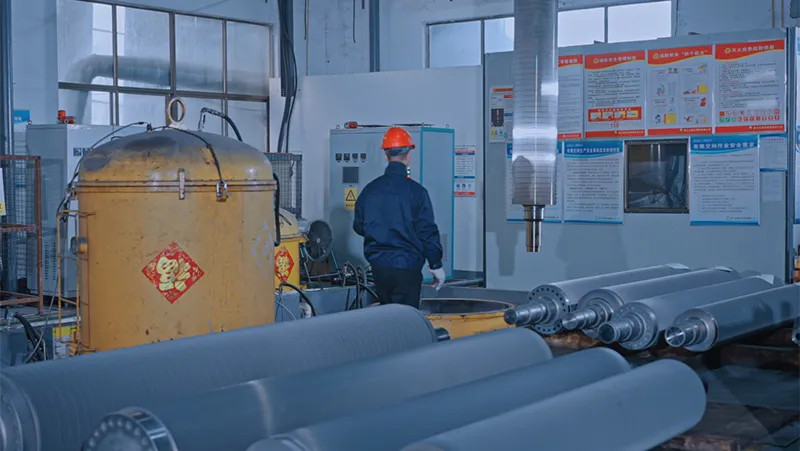

Комбинированная термическая обработка
Азотирование

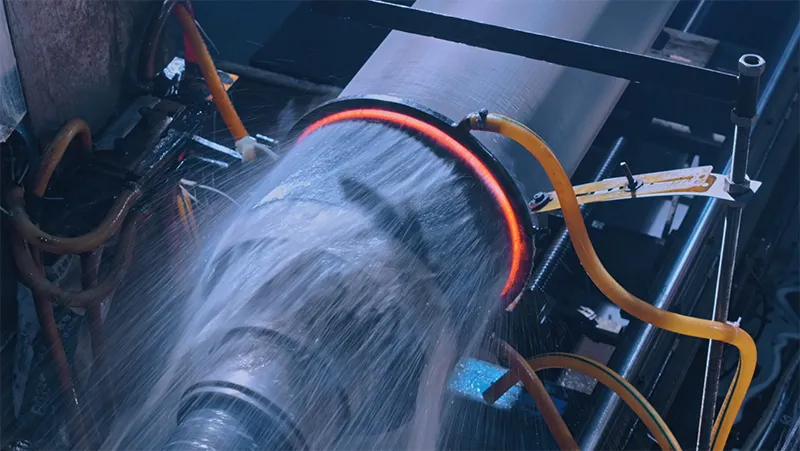

Среднечастотное гашение
Упаковка

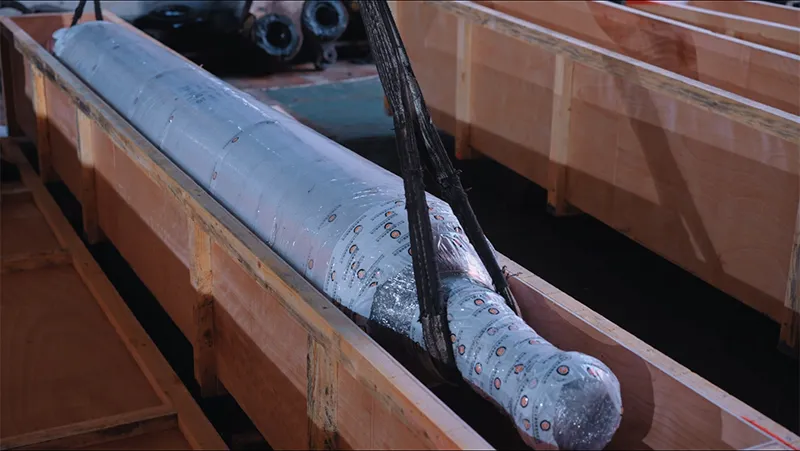

Для безопасной транспортировки по морю на дальние расстояния мы используем вакуумную упаковку с защитой от ржавчины и ударопрочные деревянные ящики.
Система контроля
Проводим строгую систему контроля, состоящую из 12 этапов - от проверки сырья до конечной продукции.
Этапы проверки: Тестирование сырья → проверка герметичности сварного шва → динамическая балансировка → проверка твердости, флютинга и габаритов → испытание под давлением → проверка толщины покрытия → конечная инспекция.
Какие используются типы покрытий для гофровалов?
Мы используем покрытия из прочного хрома и карбида вольфрама толщиной от 0.06 до 0.08 мм. Гофровалы обрабатываются шириной до 3600 мм и диаметром до 600 мм.
Какие методы нагревания используются для гофровалов?
Доступны следующие типы нагревания: периферический, паровой, электрический, масляной. Выбор определенного типа нагревания зависит от требуемой производительности гофроагрегата для 2-х слойного гофрокартона.
Какие вакуумные системы используются для гофровалов?
Предлагаем как внутренние, так и внешние вакуумные системы. Структура выреза включает диагональные прорези, прямые пазы и каналы с микрошлицами, соответствующие различным производственным установкам.
Какое покрытие наносится на гофровалы?
Мы используем комбинированные процессы нанесения покрытий, как термическая обработка, включающая азотирование, среднечастотная закалка, отпуск и криогенная обработка. В результате получаем твердость поверхности выше HRC 60.
Вы можете изготовить флютинг в соответствии с требованиями клиента? Какими преимуществами обладают ваши флютинги?
Да, мы предлагаем производство индивидуальных флютингов с учетом высоты картона, сопротивления к сжатию и требования к скорости приема. По сравнению со стандартными валами, наши гофровалы сокращают расход бумаги на 0.5-1% без ущерба прочности картона. Также доступны профили валов в форме UV и UVV для повышения устойчивости к сжатию, улучшения склеивания и снижения расхода клея.
